Модель АF со светом
(Ширина щели диффузора 25–80 мм)
Описание:
- Совмещение в одну линию систем вентиляции и кондиционирования со светом. Минимум лишних линий на потолке. Идеальный, функциональный минимализм.
- На жесткий отражатель модели АF закрепляются магнитные шинопроводы или точечные светильники от наших партнеров и делаются все необходимые выводы электричества. Поток воздуха перекрывается только в местах крепления светильников, частично или полностью.
- На объекте остается только подвесить готовый диффузор со светом к потолку, подсоединить воздуховоды и подключить шинопроводы к электросети.
Варианты интеграции света

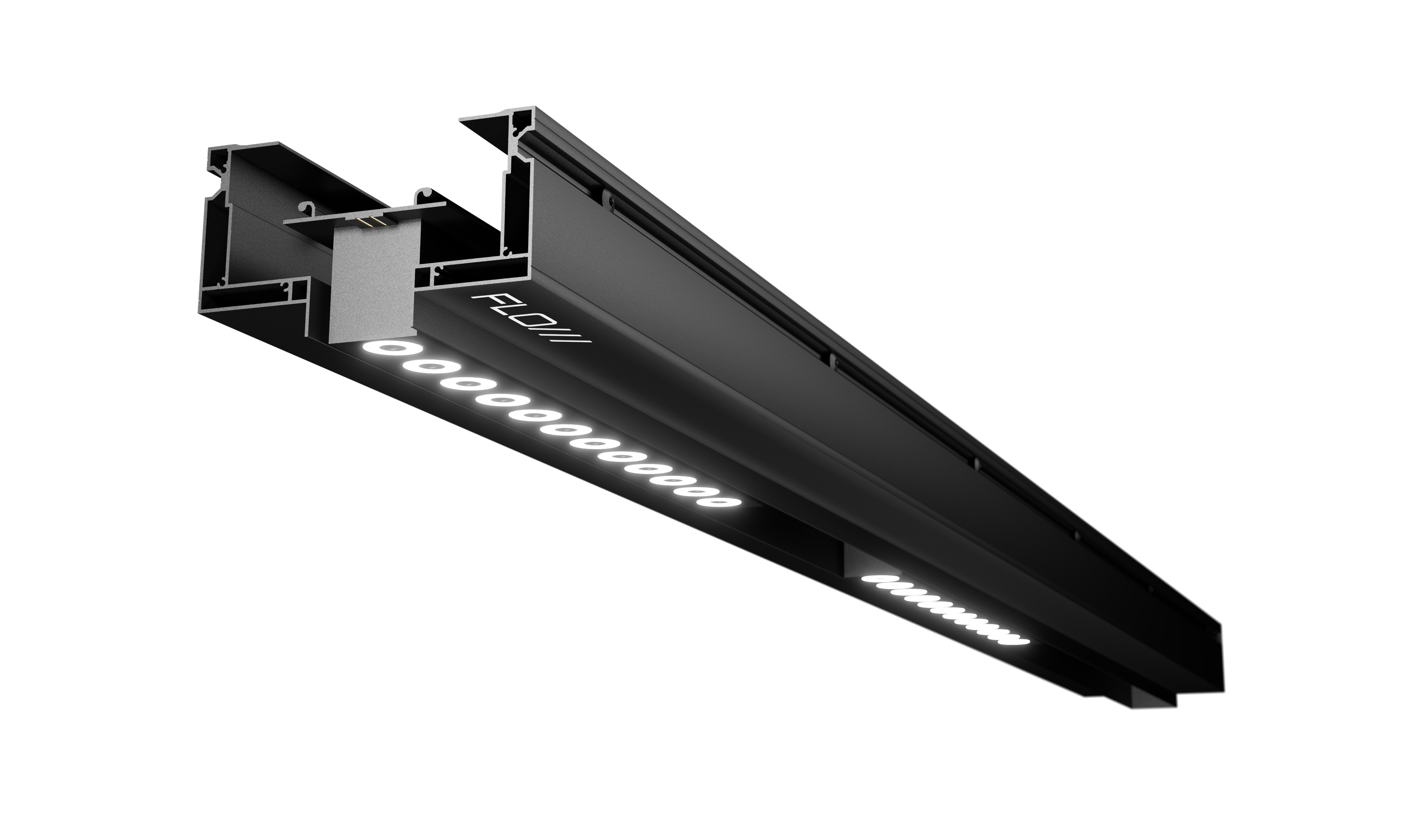

- Монтаж тонкого, практически не заметного, шинопровода на отражатель. Поток воздуха перекрывается только в местах крепления светильников, частично или полностью.
- Монтаж высокого накладного шинопровода шириной 25-35мм, создает интересную геометрию, иллюзию двух- или трех-щелевого диффузора. Ширину шинопровода нужно вычитать из общей ширины щели диффузора, так как он частично перекрывает поток воздух.
- Монтаж любых точечных светильников на отражатель. Ширина щели диффузора подбирается под ширину светильника. Поток воздуха перекрывается только в местах крепления светильников.
- Соединение встраиваемого в ГКЛ шинопровода с диффузором встык. Визуально на потолке это будет единая щель, где одна её часть будет относиться к системе вентиляции, а другая – к освещению. Возможная цельная длина диффузора с шинопроводом – 4 метра. На коннекторах можно собрать единую линию любой длины, линия стыка практически незаметна на потолке.
Огромный выбор светильников от ведущих производителей света.
Светильники и шинопроводы частично или полностью перекрывают щель для подачи воздуха. Поэтому длину и ширину щели под ваш объём воздуха надо рассчитывать, учитывая такие перекрытия потока. Для этого на этапе заказа надо понимать, какие будут шинопроводы, светильники и в каком колчистве, чтобы правильно посчитать живое сечение диффузора, отведённое под вентиляцию и кондиционирование.
Для работы шинопроводов необходимы адаптеры питания с 220В на 48В.
Мы поставляем диффузоры в сборе с КСД, это позволяет сохранить идеальную геометрию изделия, герметичность и существенно сэкономить время монтажа на объекте.
Качественную интеграцию шинопровода в диффузор можно сделать только в заводских условиях!
Технический паспорт
BIM модель
Скачать BIM модель
BIMВарианты угловых элементов модели АF
СС
CW
CE
CS
Схема встройки в потолок
G1
G2
PV
G1
G2
PV
Совмещение вентиляции и света
Наши партнёры по свету — компании Maytoni и ST Luce
Варианты интеграции света в модель АF

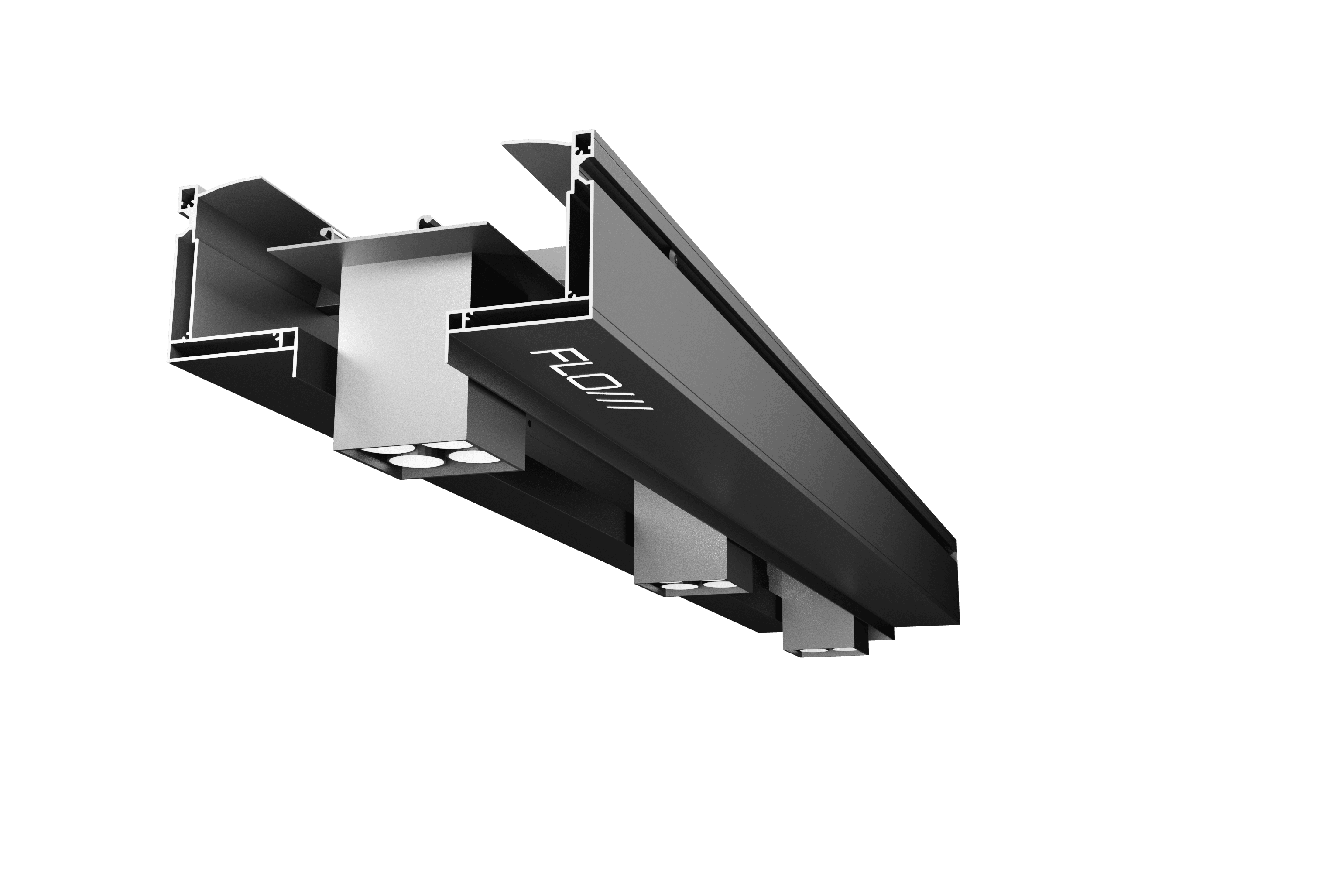

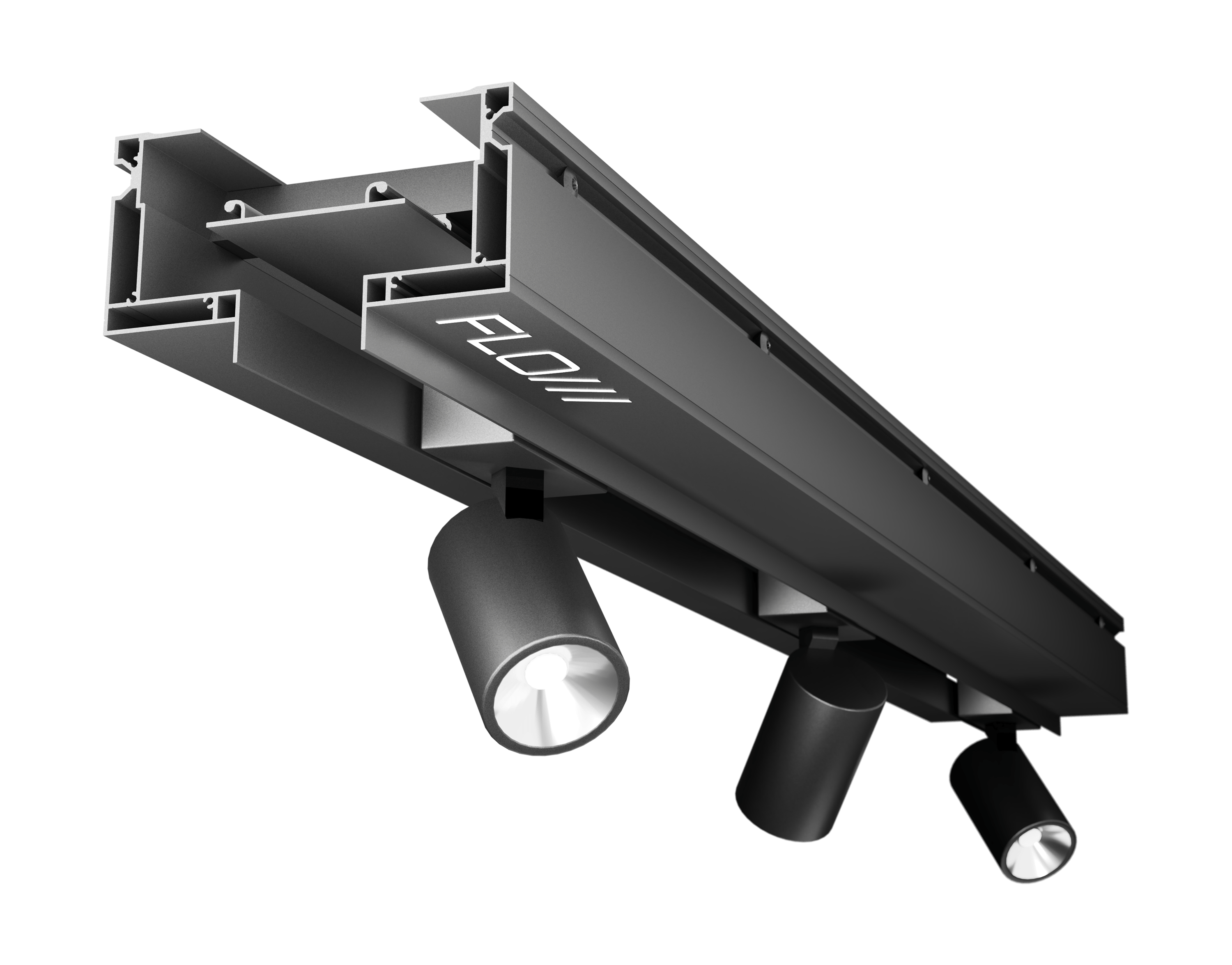

Монтаж любых точечных светильников на отражатель. Ширину щели диффузора надо подбирать под ширину светильника. Поток воздуха перекрывается только в местах крепления светильников.
Светильник 1
Светильник 2
Светильник 3
