Модель АF
(Ширина щели диффузора 10–80 мм, с интервалом в 5 мм*)
Описание:
- Наличие отражателя обеспечивает абсолютную визуальную эстетику
Важна возможность обслуживания и чистки с помощью съёмного отражателя. - Особенности конструкции создают равномерное распределение приточной струи.
- Уникальный многокамерный профиль гарантирует идеальную геометрию.
- Изготовлен из авиационного алюминия АД-31.
- Полимерная порошковая краска защищает от коррозийных эффектов, а также позволяет устанавливать диффузоры в помещениях с повышенной влажностью.
- Конструкция спроектирована для лёгкого и надёжного монтажа.

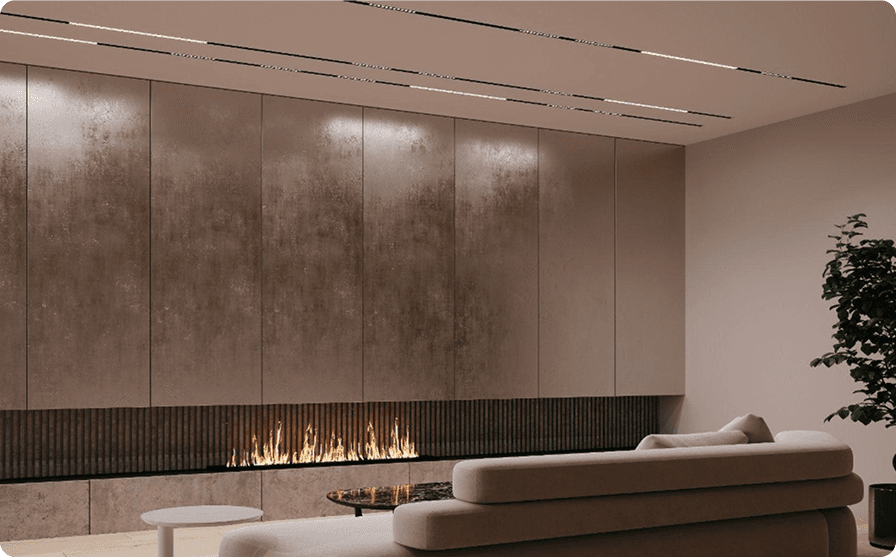

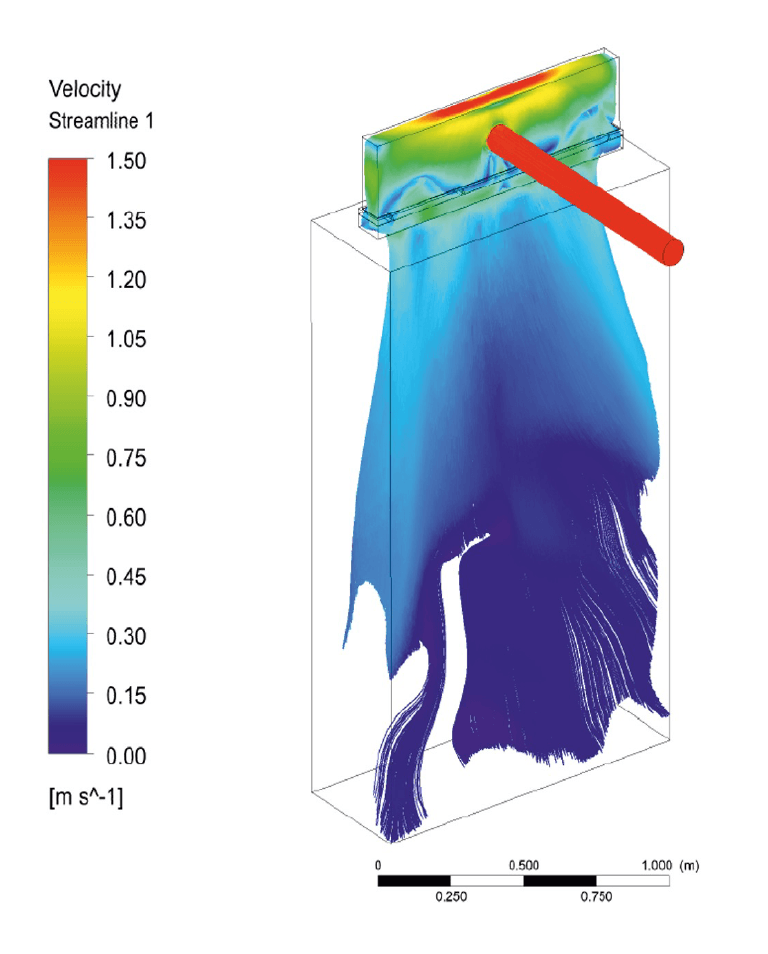

Пример воздухораспределения
- За счёт продуманной конструкции замедленный поток воздуха равномерно распределяется по всей длине диффузора и соприкасается с внешней средой с 4-х сторон. Расширенный контакт с окружающей средой в сочетании с низкой скоростью потока способствует эффективности перемешивания холодного воздуха с тёплым, создавая комфорт в помещении
- Наши диффузоры работают на дальнобойности потока до 2 метров
- При выходе из диффузора струя обладает ламинарными характеристиками, что благотворно сказывается на нагрузке системы и уровне шума
Вся линейка щелевых диффузоров FLOW снижает шум от систем воздухораспределения
* Под натяжной потолок – ширина щели от 30 мм до 70 мм с интервалом в 5 мм.
Технический паспорт
BIM модель
Скачать BIM модель

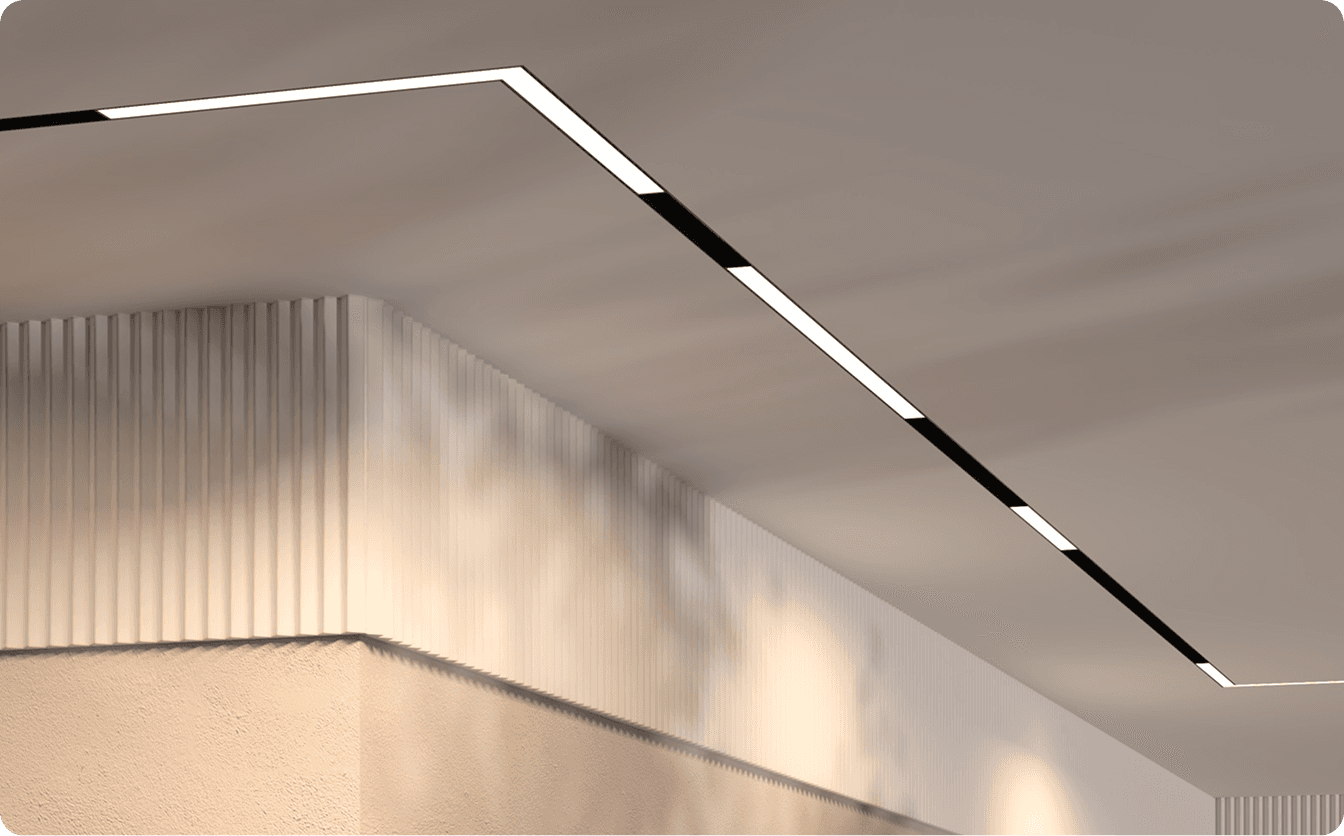

BIMВарианты угловых элементов модели АF
СС
CW
CE
CS

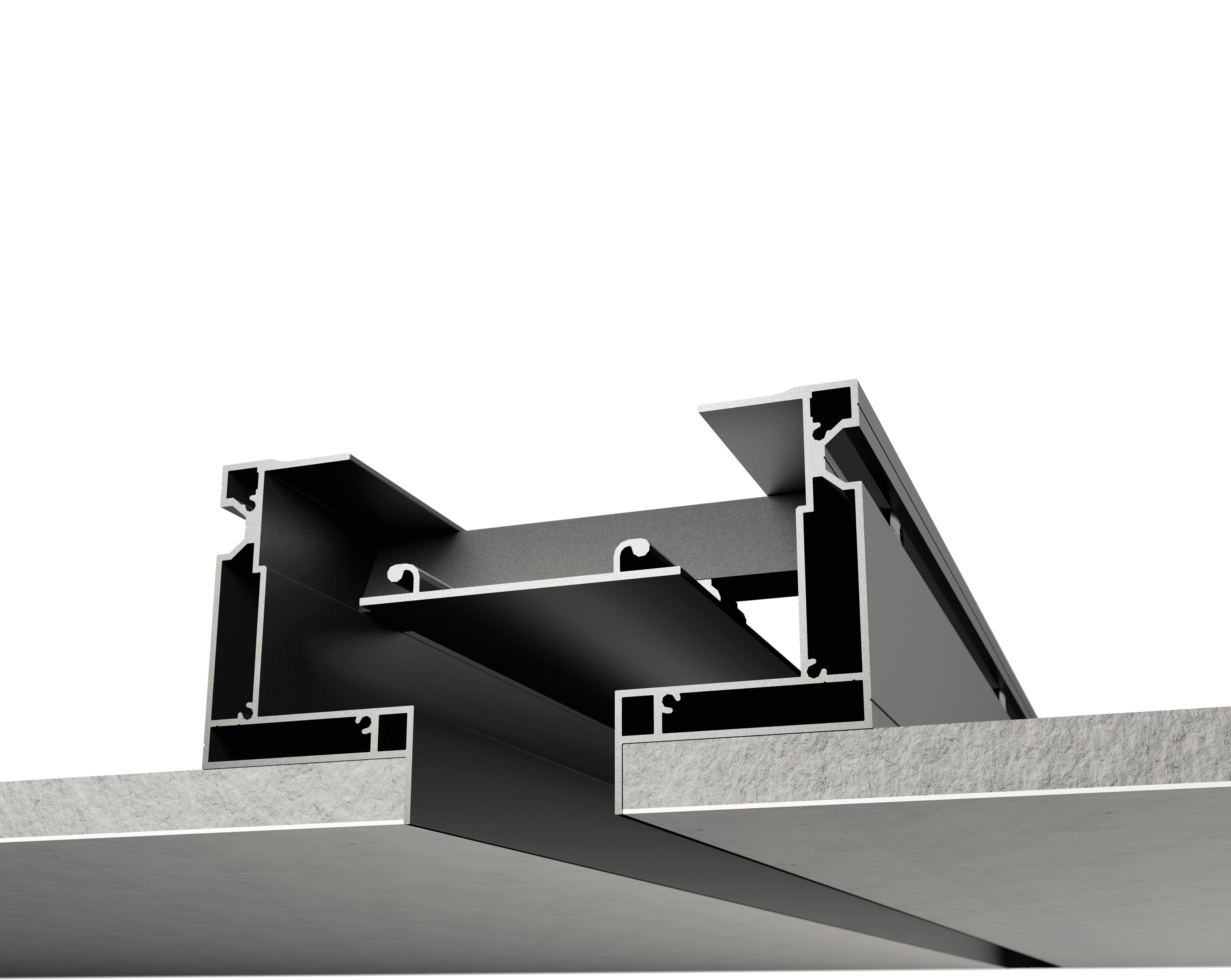

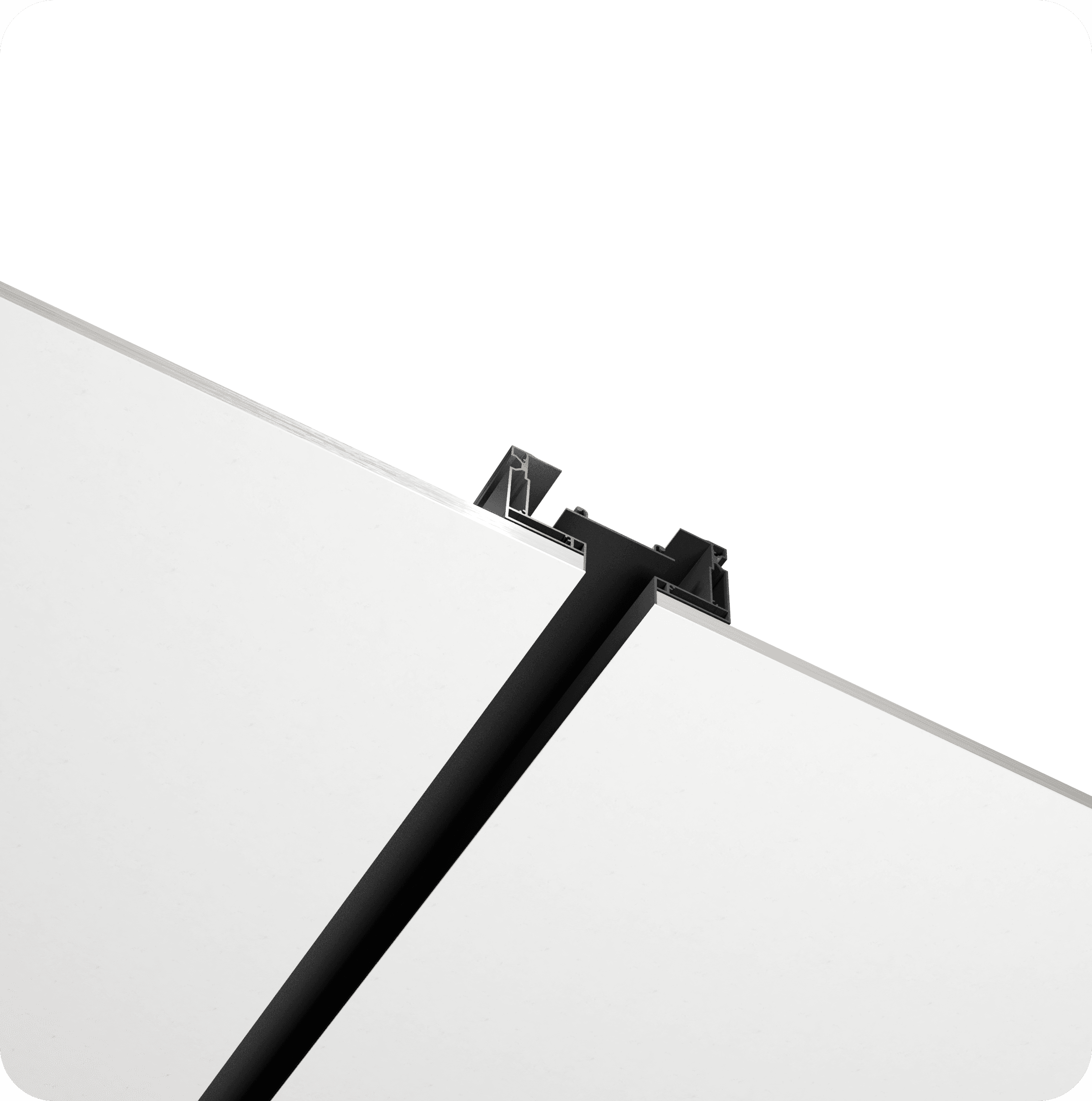

Схема встройки в потолок
G1
G2
PV
G1
G2
PV

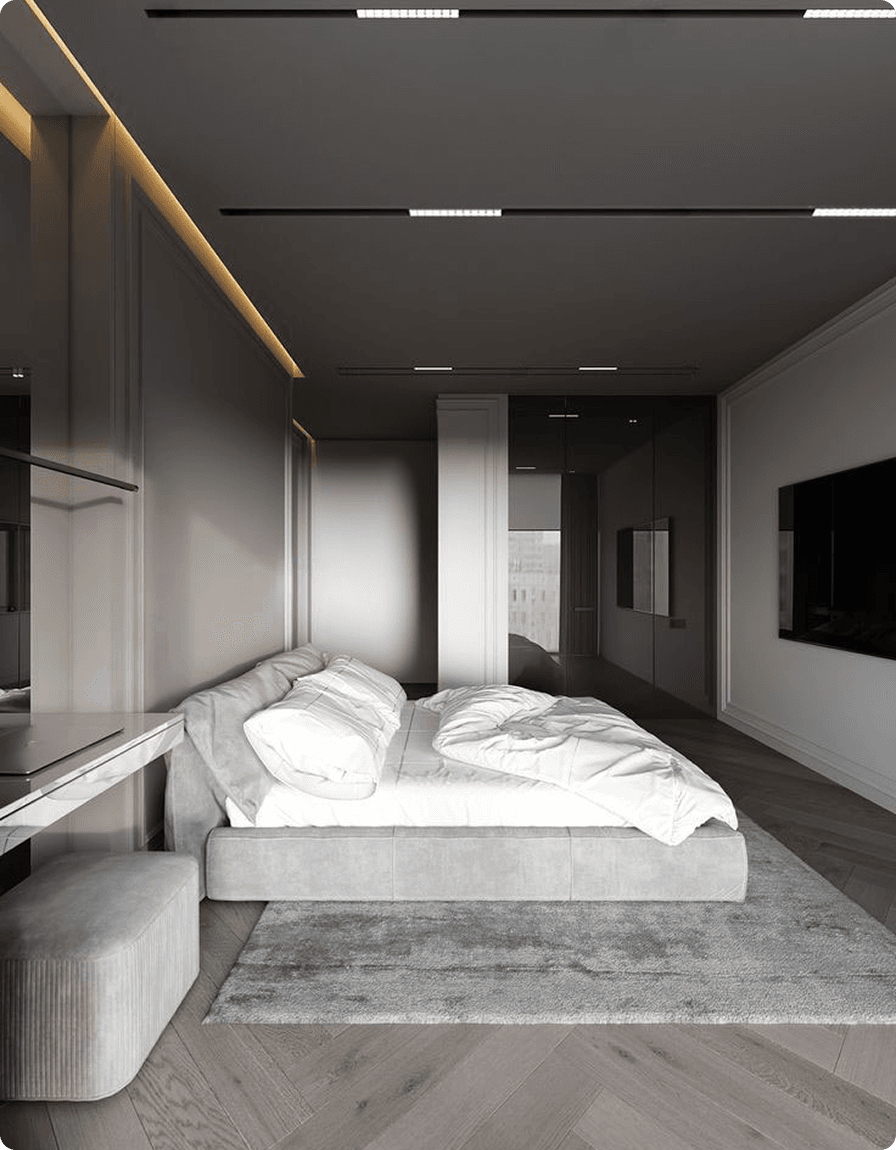

Совмещение вентиляции и света
Наши партнёры по свету — компании Maytoni и ST Luce
Варианты интеграции света в модель АF
Монтаж любых точечных светильников на отражатель. Ширину щели диффузора надо подбирать под ширину светильника. Поток воздуха перекрывается только в местах крепления светильников.

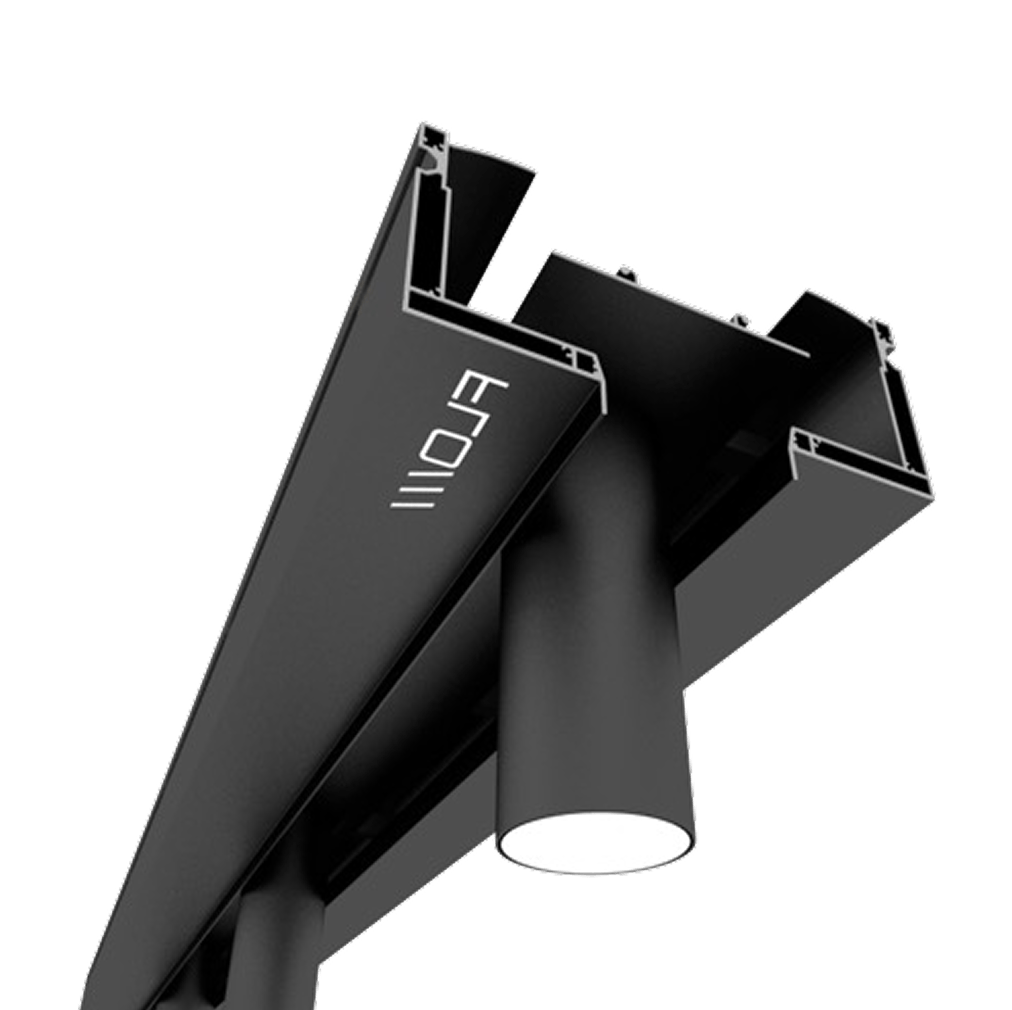

Светильник 1

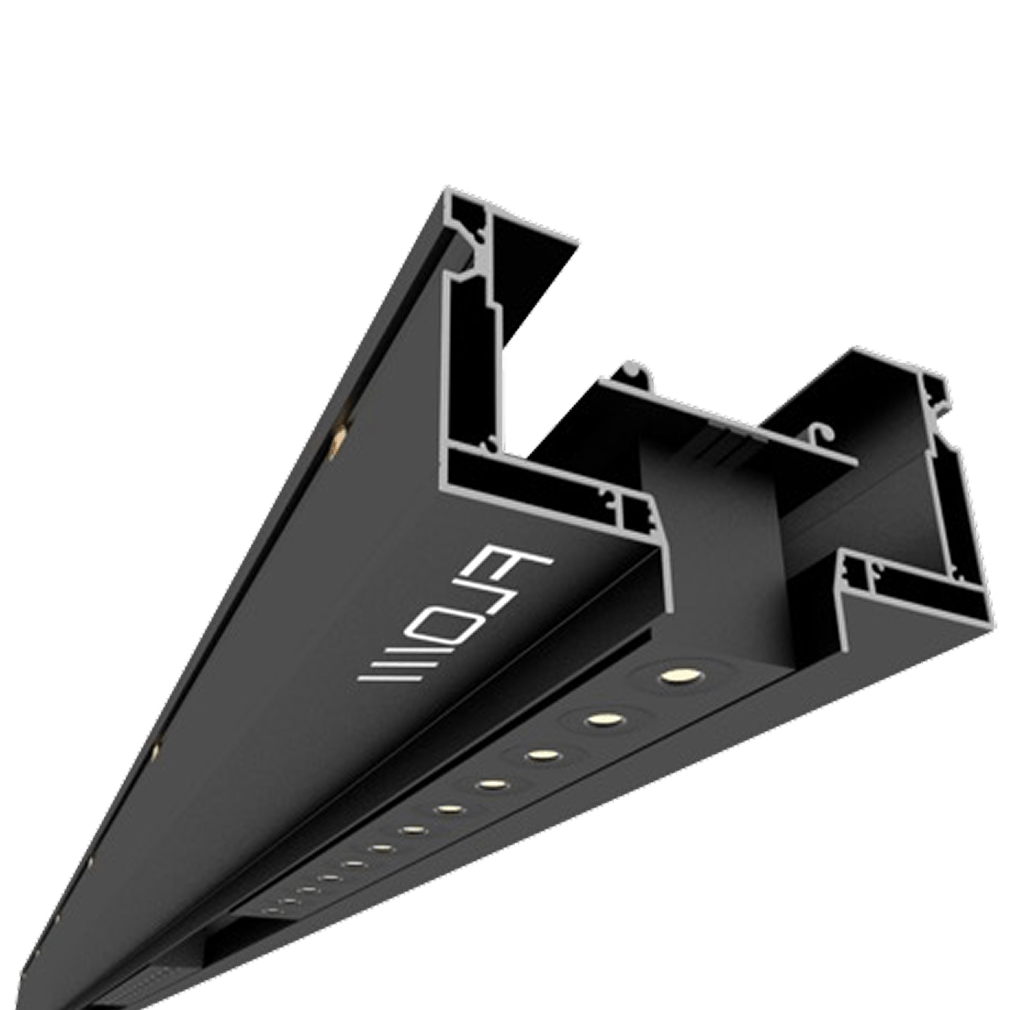

Светильник 2

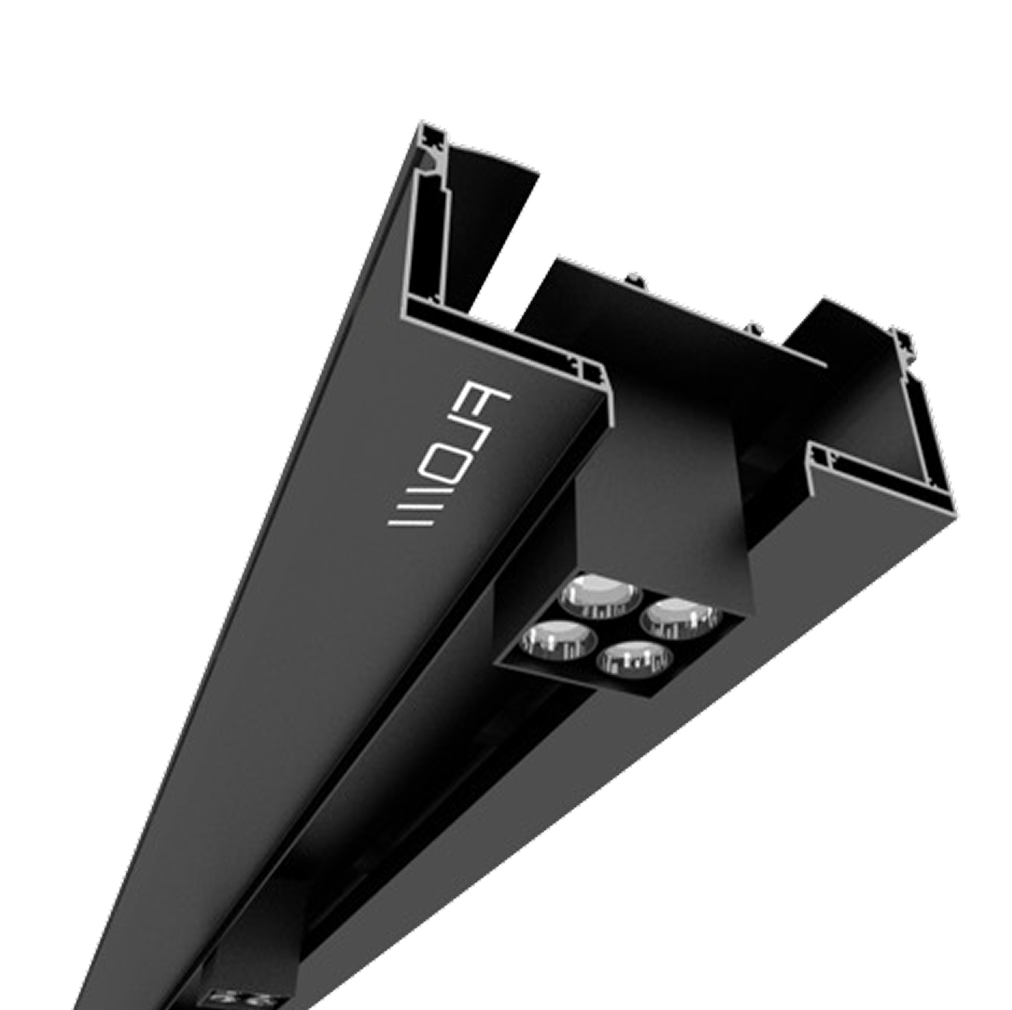

Светильник 3
